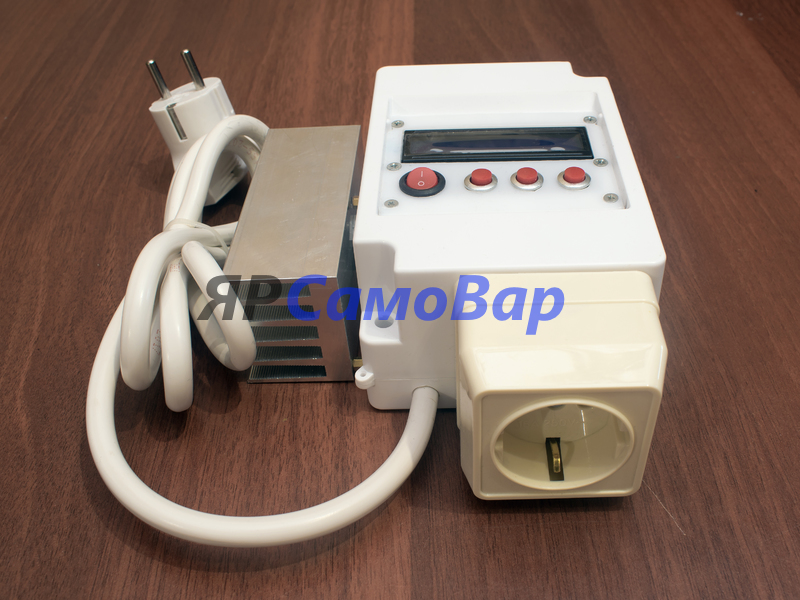

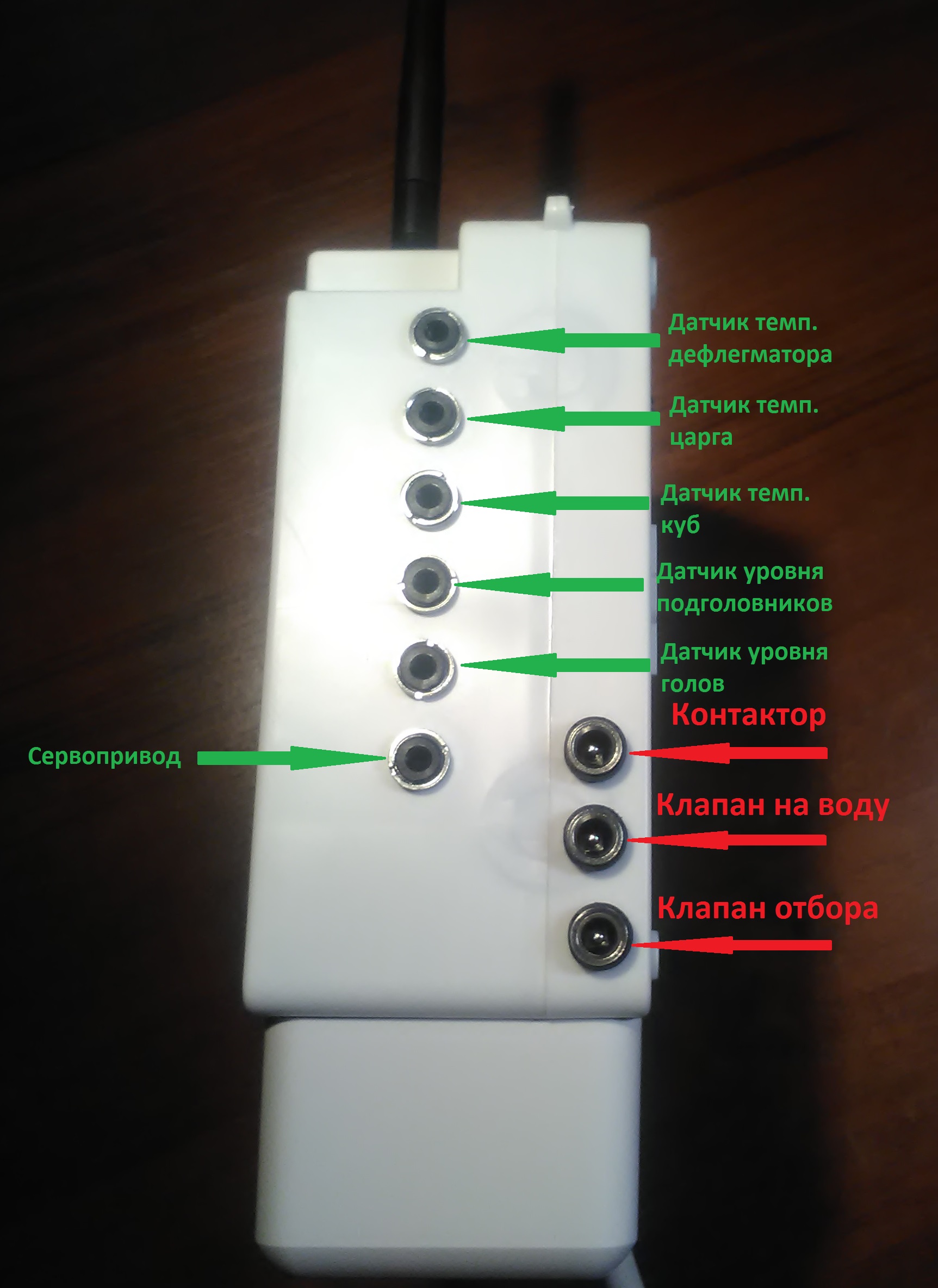

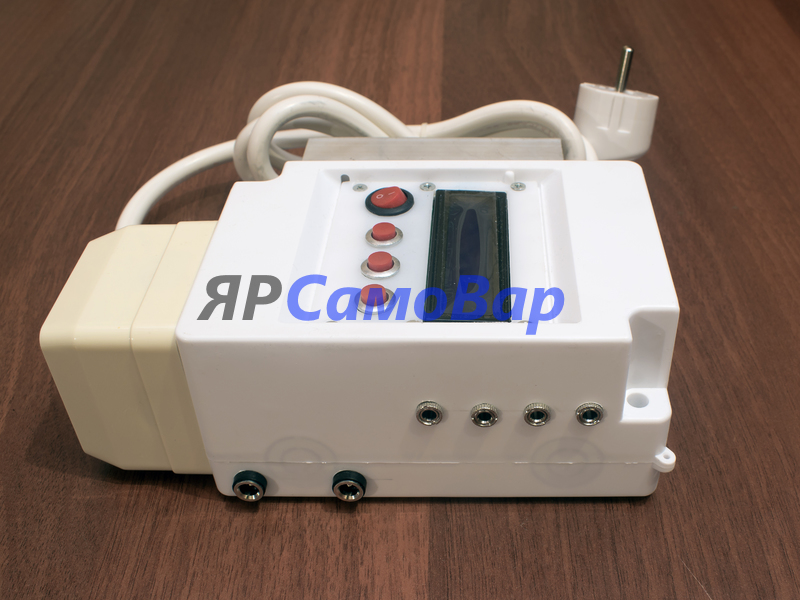

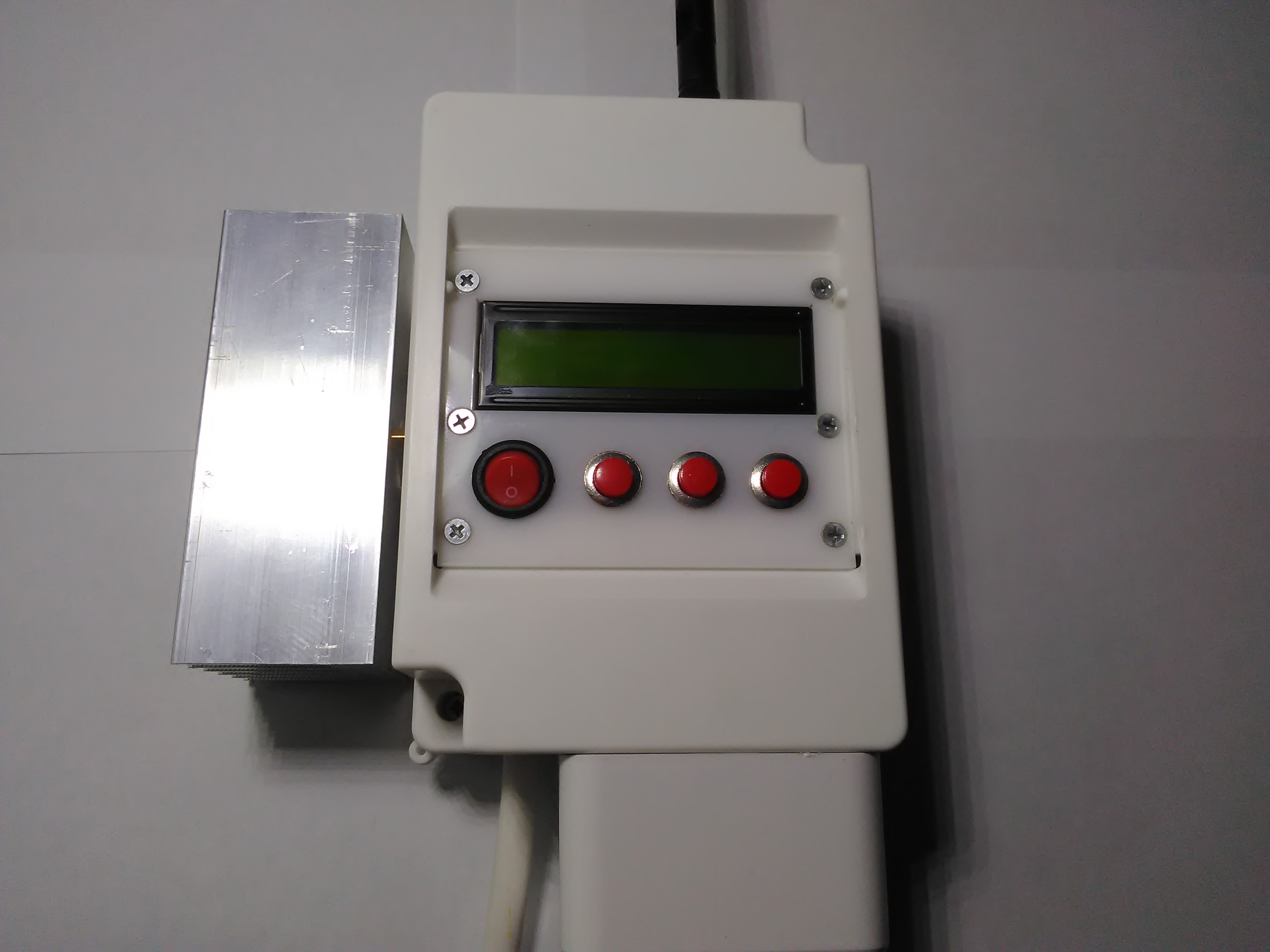

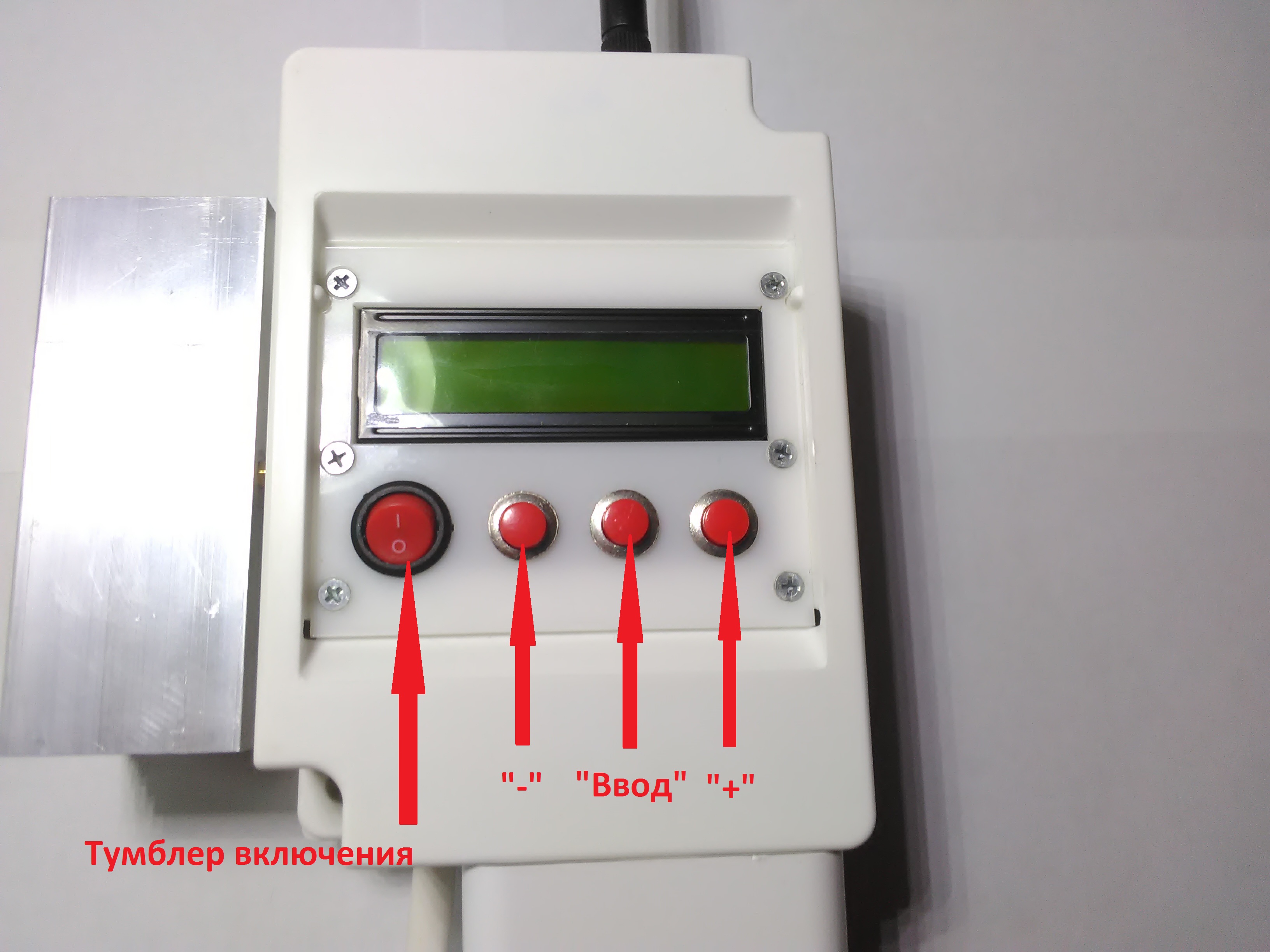

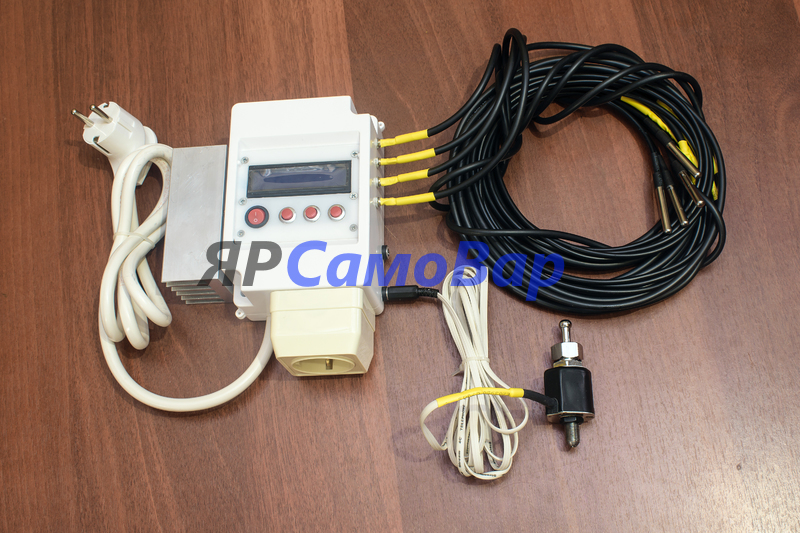

Автоматика для ректификации с модулем WiFi.

Устройство предназначено для автоматизации процессов дистилляции и ректификации. Для дистанционного отслеживания и управлением процессов используется модуль WiFi. Дистанционное управление происходит по протоколу MQTT. Для пользованием этой функции на мобильном устройстве или планшете должно быть установлено соответствующее программное обеспечение – MQTT клиент.

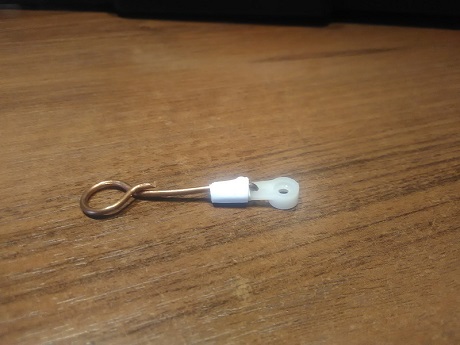

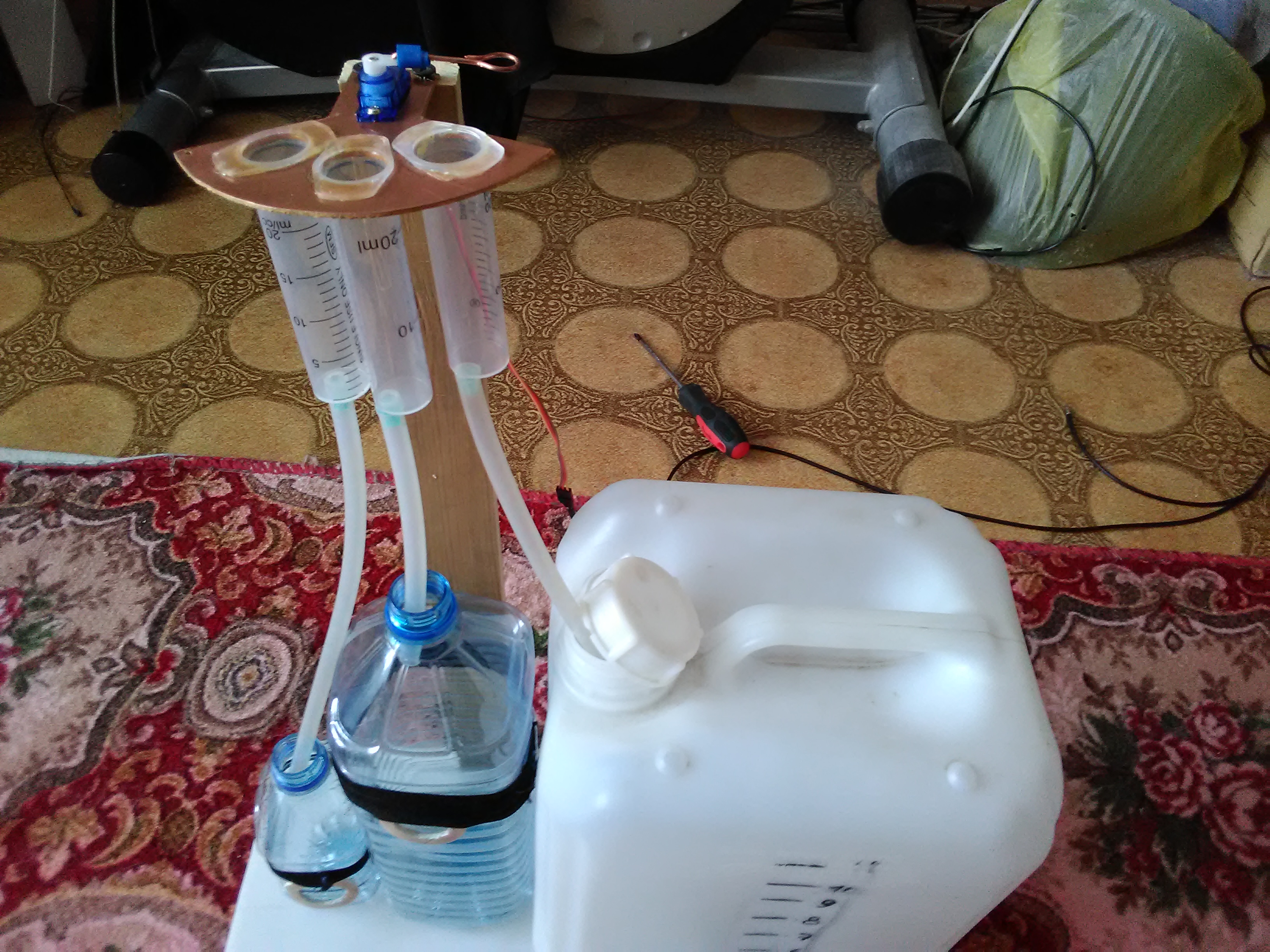

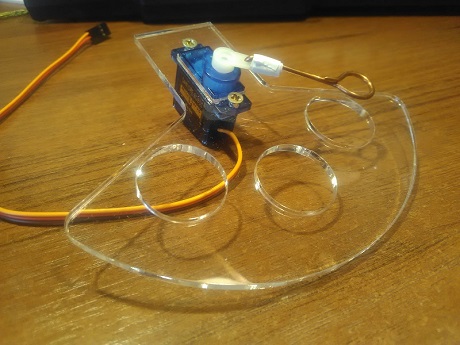

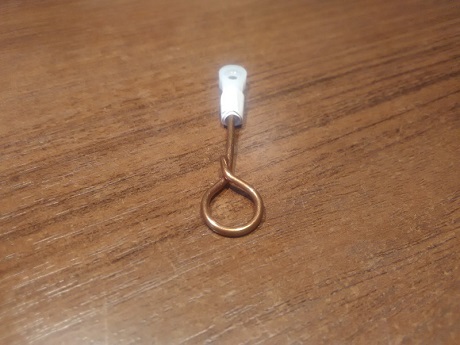

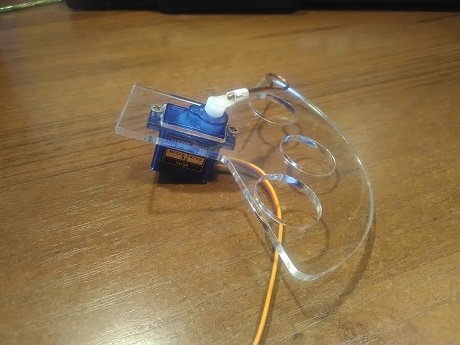

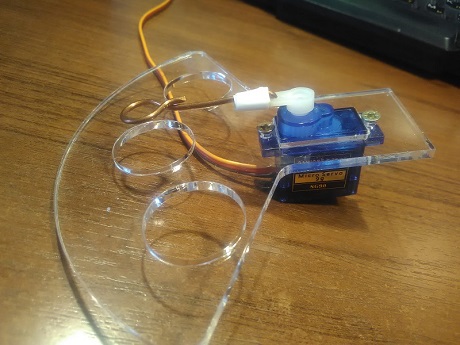

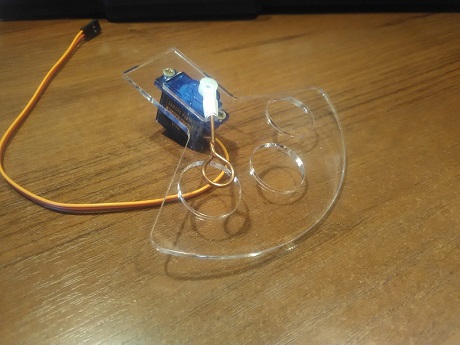

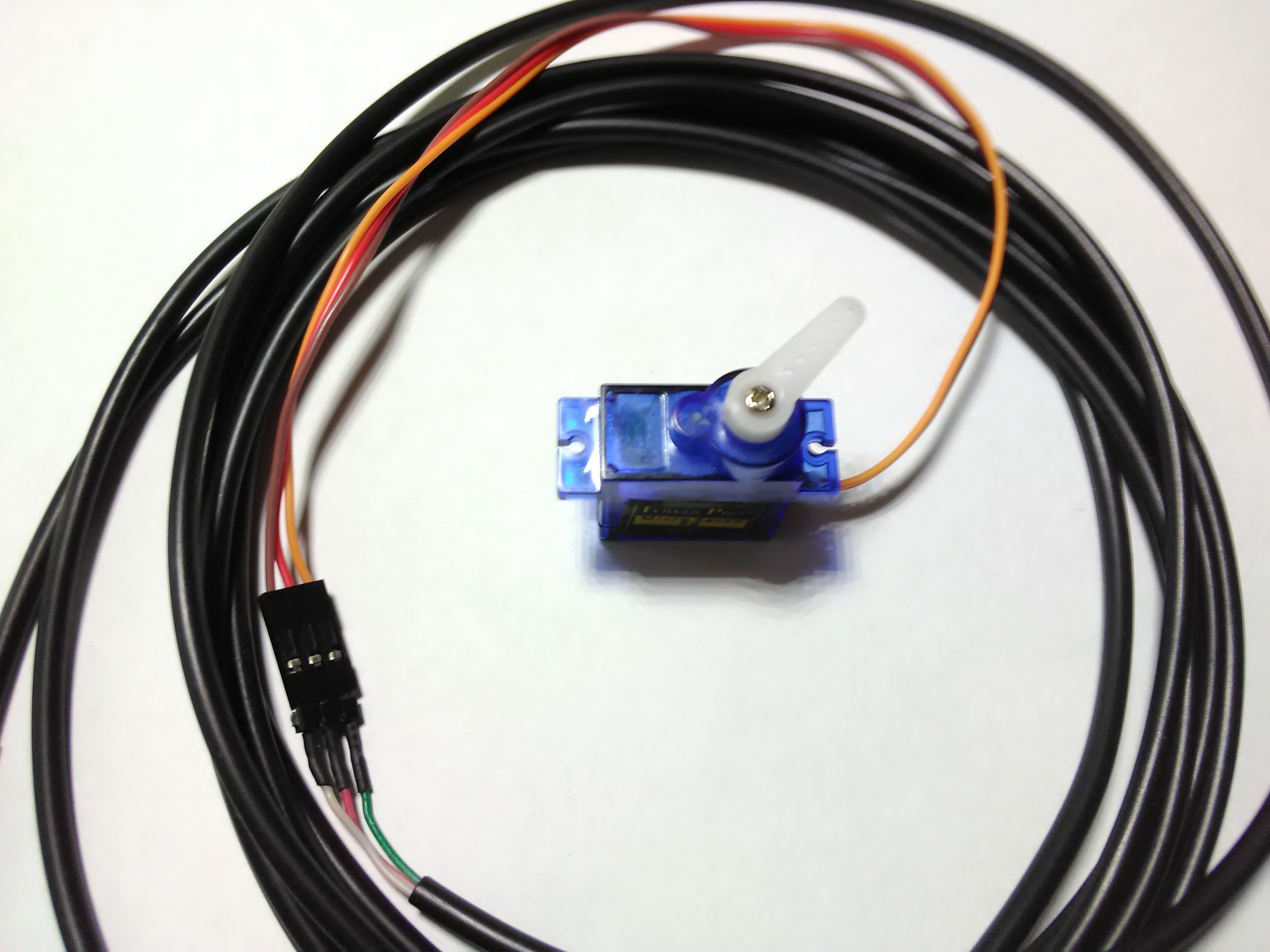

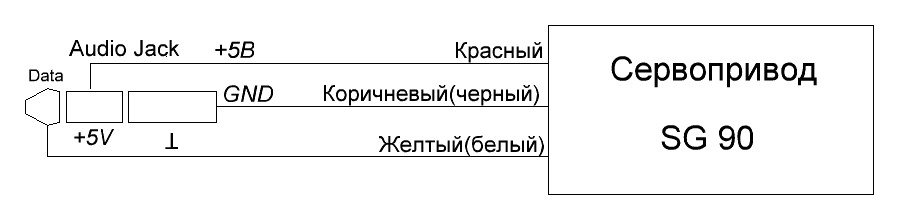

Так же реализована возможность фракционного отбора, посредством сервопривода. Применение сервопривода SG90 для возможности фракционного отбора. Возможное количество отбираемых фракций – 3 (головы, подголовники,тело).
Измерение атмосферного давления, с последующей корректировкой температуры старт-стопа при ректификации.

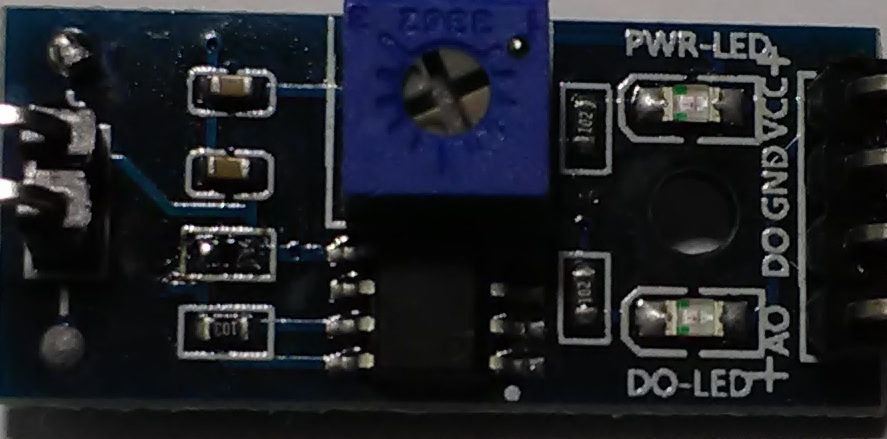

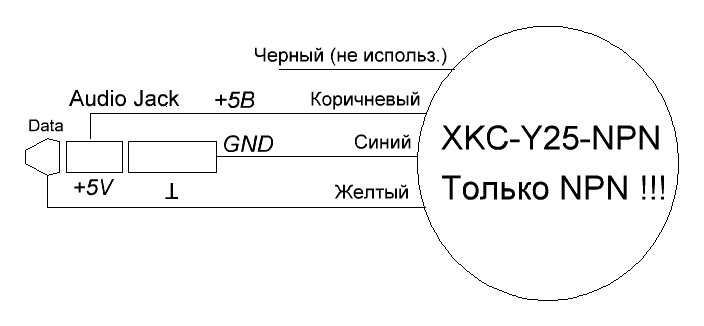

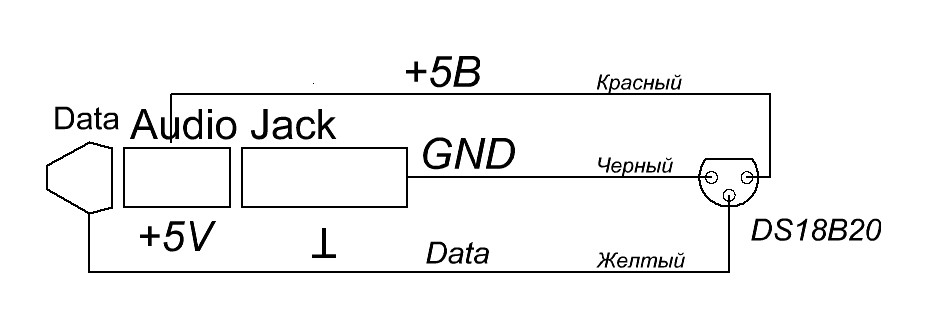

Датчики уровня контактные – 2 шт. (Возможно применение бесконтактных датчиков уровня.

Инструкции, приложения Смотреть видео Тема на форуме

Сервис настройки приложения для Андроид

Для облегчения настроек приложения можно воспользоваться данным сервисом.
Прежде всего нужно пройти по ссылке ниже и зарегистрироваться на сайте брокера.
ВНИМАНИЕ !!!! При регистрации стремитесь, что бы ваш логин состоял из букв латинского алфавита И (ИЛИ) цифр, не имел спецсимволов и был по возможности от 5 до 9 символов.

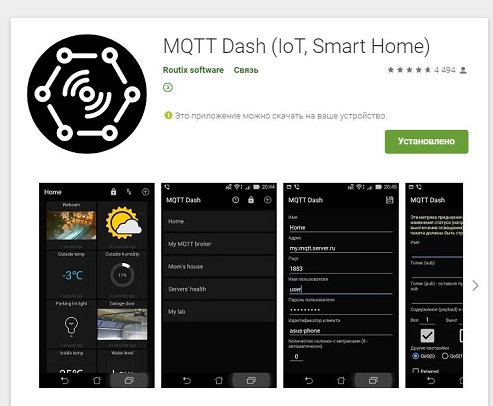

После чего потребуется установить на смартфон приложение, при помощи которого можно управлять автоматикой. Ссылка на него дана ниже.

Регистрация Скачать приложение

После установки приложения порядок действий следующий

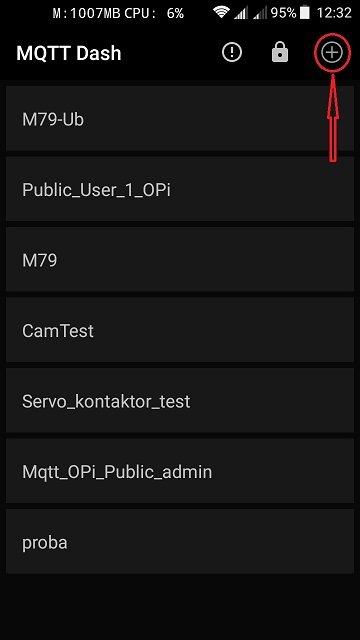

Запускаем приложение и нажимаем "Добавить" - крестик в верхнем правом углу.

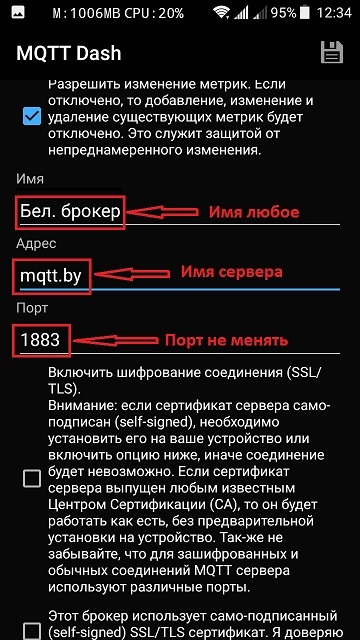

В соответствующих полях вводим :
1. Название соединения к брокеру (произвольное)
2. Имя сервера
3. Порт НЕ менять !

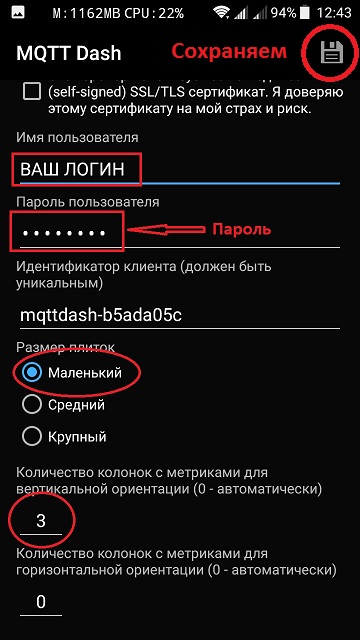

4. Имя пользователя - логин на брокере
5. Пароль для подсоединеия к брокеру
6. Размер плиток можно установить "Маленький"
7. Количество плиток в ряду для лучшей визуализации
8. После чего жмем на изображение дискеты - сохраняем настройки

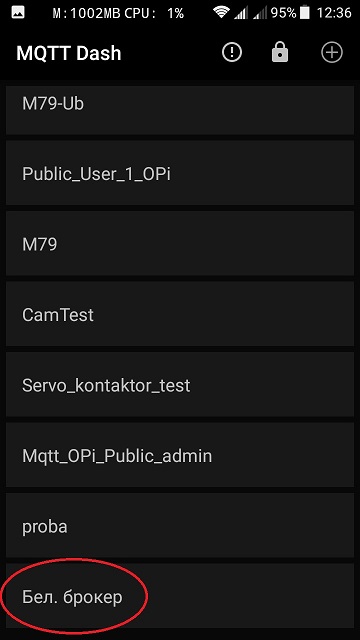

После всех манипуляций в списке соединений у нас появилось новое.
Нажимаем на него и происходит соединение с брокером.

Если все настройки сделаны правильно, то мы увмдим черное пустое поле, которое нам и предстоит заполнить плитками, посредством которых можно контролировать и управлять автоматикой.

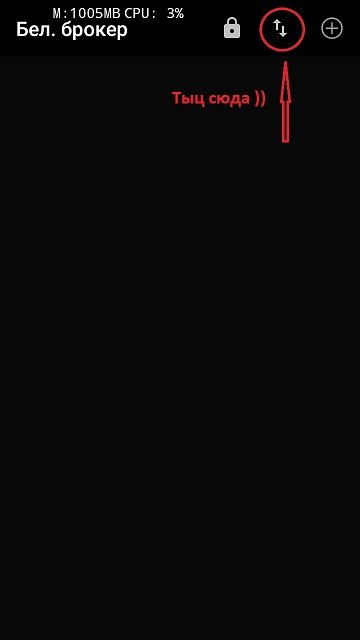

Теперь нужно получить на приложение набор тех самых плиток, для чего нажимаем стрелки в верхнем правом углу.

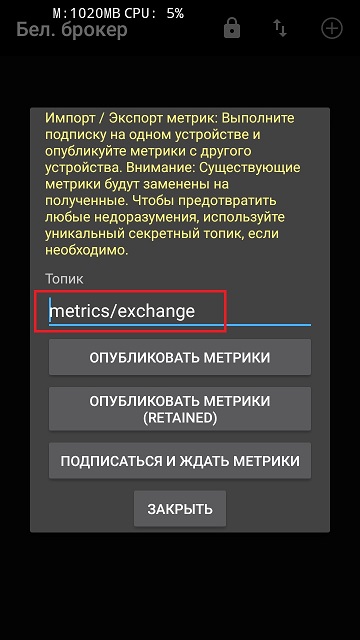

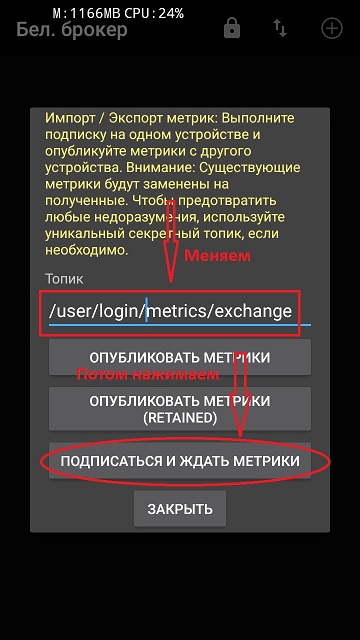

Перед нами открывается следующая картина. И нам предстоит сделать следующие действия ....

Дописываем в начало названия топика следующее
/user/login/
вместо слова login в примере нужно написать именно ваш логин, которое использовали для настроек соединения
После чего нажимаем кнопку "Подписаться и ждать метрики"

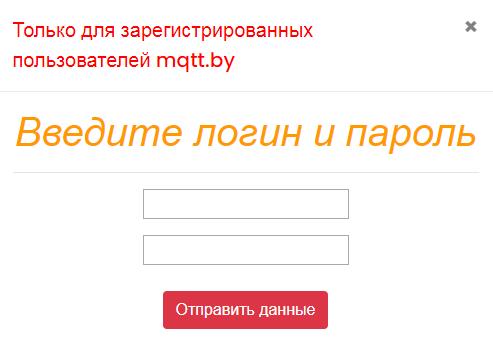

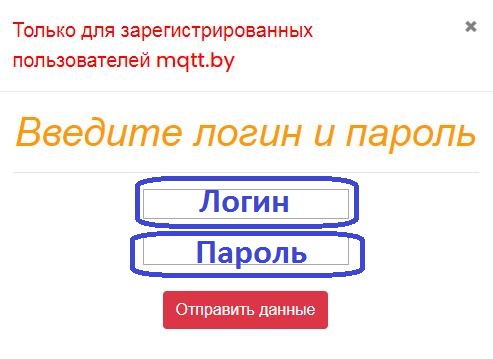

После чего незамедлительно нажимаем кнопку ниже "Получить набор плиток для андроид приложения" и заполняем своими логином и паролем предложенную форму.
После чего нажимаем кнопку "Отправить данные"

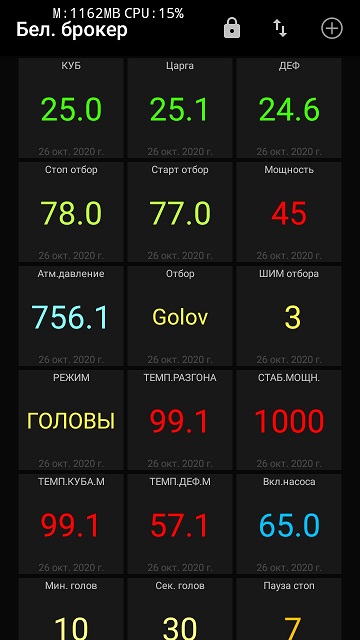

Если все сделано правильно, то наблюдаем вот такую картину.
Данные в плитках даны для наглядности примера. После включения правильно настроенной автоматики в плитках начнут отображаться данные именно вашего прибора и появиться возможность удаленного управления.
